产品名称：dn100电动塑料对夹蝶阀[ 2021-01-08 ]

: 订购热线： 021-64162222

: 订购传真： 021-62677999

: 质量稳定： 实行全过程质量监控，细致入微全方位检测！

: 价格合理： 高效内部成本控制，减少了开支，让利于客户

: 交货快捷： 先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

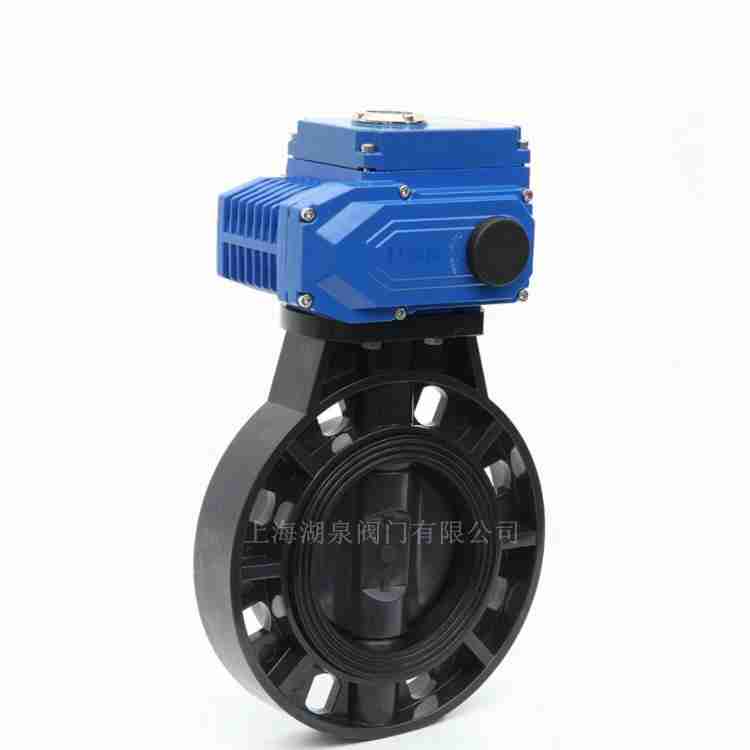

电动塑料蝶阀
◆公称通径：DN50-300
◆压力范围：0-10bar
◆工作温度：-20℃～+80℃
◆阀体：UPVC、PVC
◆密封材料：NBR、EPDM、FPM
◆阀板：不锈钢、UPVC
◆特点：双向气泡级零泄漏,双（单）阀杆无销
◆适用介质：饮用水、污水、高纯水、海水、空气
◆控制特点：开关型、调节型
◆制造标准：GB、JIS、ANSI、DIN

一、dn100电动塑料对夹蝶阀产品介绍

上海湖泉阀门有限公司生产的塑料电动蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，该UPVC塑料电动蝶阀是采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。它的耐腐蚀电动蝶阀具有重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

二、dn100电动塑料对夹蝶阀产品特点

1、符合国家卫生标准要求，介质中重离子含量达超纯水标准。
2、具有*的强度和韧性，管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
3、具有优良的耐化学腐蚀性能，阻燃性能为自熄性。
4、重量轻、相当于钢管1/5，铜管的1/6。低热传导性能，约为钢材的1/200。
5、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
6、外型结构紧凑美观。
7、本体重量轻容易安装。
8、耐腐蚀性强，应用范围广。
9、材质卫生无毒。
10、耐磨损、容易拆卸，维护简单易行。

三、dn100电动塑料对夹蝶阀产品技术参数

电动UPVC蝶阀执行器技术参数		D971X电动UPVC蝶阀阀体参数
电源	AC24、AC220、AC380V/DC24、DC12V	公称通径	DN50～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	UPVC、CPVC、PP
动作时间	5秒/15秒/30秒/60秒	阀板材质	UPVC、CPVC、PP、PTFE
环境温度	-30°～60°	阀座密封	EPDM、NBR、FPM
手动操作	附带手柄操作	结构形式	A型
限位	电气、机械二重限位	温度	EPDM≤80℃
防护等级	IP-65	适用介质	水、PVC兼容的食品工业化学溶剂

上海湖泉电动蝶阀产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。

四、dn100电动塑料对夹蝶阀产品主要外形规格尺寸

公称通径	D1	N-Φ	D	H1	H2	W1	W2
50	125	4-18	165	103	13	42.5	34.6
65	145	4-18	185	113	13	46	37
80	160	8-18	200	115	13	46	37
100	180	8-18	229	135.5	13	56	47
125	210	8-18	257	165	15	69	57
150	240	8-22	285	177	19	72	62
200	295	8-22	343	210	21	85	69
250	350	12-22	411	242	22	109	95.5
300	400	12-22	490	302	26	133	116.5
350	460	16-22	530	300	25.5	127	113
400	515	16-27	600	318	32	166.4	160
450	565	20-27	630	370	35	179	171
500	620	20-27	696	410	34	189.5	180
600	725	20-30	813	480	43	210	201
